Spawanie robotyczne przestało być domeną wyłącznie wielkich koncernów motoryzacyjnych. W Polsce coraz więcej zakładów produkcyjnych — od średnich firm metalowych po dostawców komponentów dla branży AGD — sięga po zautomatyzowane stanowiska spawalnicze. Decydują o tym nie tylko rosnące koszty pracy, ale przede wszystkim deficyt wykwalifikowanych spawaczy, który według danych Instytutu Spawalnictwa z 2023 roku sięga kilkunastu tysięcy osób rocznie.
Jak działa robot spawalniczy i co go odróżnia od spawacza
Robot spawalniczy to manipulator o kilku osiach ruchu, wyposażony w głowicę spawalniczą, system podawania drutu i sterownik CNC. W praktyce oznacza to ramię mechaniczne, które powtarza zaprogramowany ruch ze stałą prędkością i siłą docisku, utrzymując parametry łuku elektrycznego z dokładnością niemożliwą do osiągnięcia przez człowieka przez całą zmianę produkcyjną.
Nowoczesne roboty spawalnicze korzystają z metod MIG/MAG, TIG, a coraz częściej z spawania laserowego i hybrydowego. Różnica między nimi nie polega jedynie na źródle ciepła — robot laserowy może prowadzić spoinę z prędkością przekraczającą 10 m/min przy grubościach blach rzędu 1-3 mm, podczas gdy klasyczne MIG/MAG sprawdza się przy konstrukcjach stalowych z większymi szczelinami montażowymi.
Systemy wizyjne i kompensacja odchyłek geometrycznych
Współczesne stanowiska do automatyzacji spawania wyposażone są w kamery laserowe lub czujniki łuku, które mierzą pozycję spoiny przed jej wykonaniem i korygują tor ruchu głowicy w czasie rzeczywistym. To rozwiązuje jeden z głównych problemów przy spawaniu seryjnym — tolerancje montażowe części mogą sięgać ±1,5 mm, a bez korekty spoina przesunęłaby się poza przewidziany obszar.
W praktyce oznacza to, że robot może pracować z detalami, które nie są identyczne — wystarczy, że mieszczą się w oknie tolerancji zdefiniowanym podczas programowania. Przy produkcji wielkoseryjnej, gdzie tysiące detali mają identyczne odchyłki z procesu tłoczenia, wizja maszynowa pozwala zredukować braki spawalnicze do poziomu poniżej 0,3%.

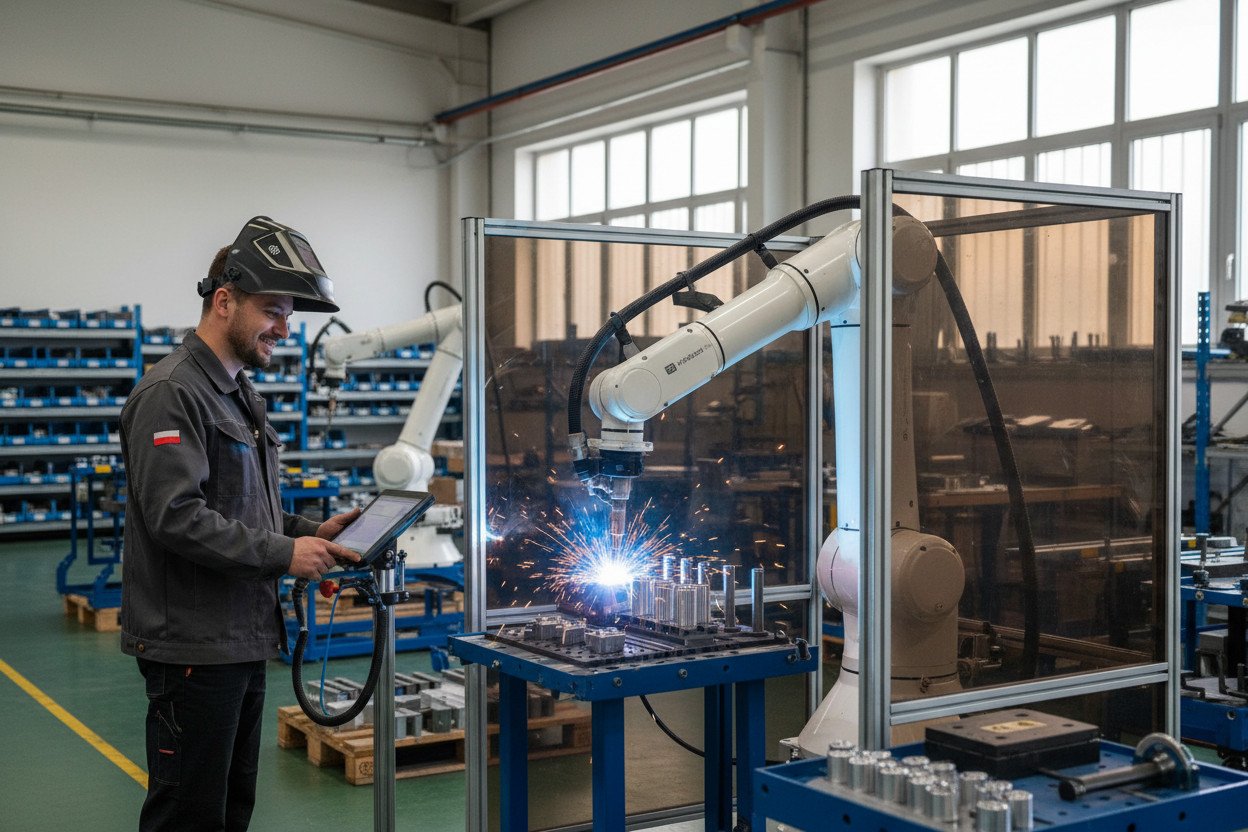

Coboty spawalnicze — alternatywa dla małych serii i produkcji elastycznej
Cobot (robot współpracujący) to konstrukcja zaprojektowana tak, by mogła działać w bezpośrednim sąsiedztwie człowieka bez rozbudowanych ogrodzeń bezpieczeństwa. W kontekście spawania robotycznego coboty zyskały popularność szczególnie w zakładach produkujących małe i średnie serie — od kilkudziesięciu do kilku tysięcy sztuk miesięcznie.
Główna przewaga cobota nad klasycznym robotem przemysłowym to szybkość przeprogramowania. Operator może fizycznie poprowadzić ramię po torze spoiny, a układ sterowania zapisuje ruch jako program. Cały cykl programowania nowego detalu zajmuje 20-40 minut, podczas gdy tradycyjny robot wymaga programowania offline z modelem CAD i weryfikacji na stanowisku — co może trwać kilka godzin.
Ograniczeniem cobotów jest mniejszy zasięg (typowo 900-1300 mm) i niższa nośność, co przekłada się na ograniczenia przy spawaniu ciężkich elementów konstrukcyjnych. Coboty spawalnicze najlepiej sprawdzają się przy blachach do 6 mm i detalach o masie nieprzekraczającej 15-20 kg.
- Typowy czas programowania cobota: 20-40 minut dla nowego detalu (vs. 4-8 godzin dla klasycznego robota przemysłowego)
- Prędkość ruchu ramienia: ograniczona normą EN ISO 10218 do 250 mm/s przy pracy współdzielonej, co obniża wydajność o 20-30% względem robota przemysłowego
- Klasy ochrony: większość cobotów spawalniczych ma IP67, co pozwala na pracę w środowisku z rozpryskami bez dodatkowych osłon elektroniki
- Producenci obecni w Polsce: FANUC, Universal Robots z głowicami Fronius/Lincoln Electric, Yaskawa Motoman
Wybór między cobotem a klasycznym robotem przemysłowym powinien opierać się na analizie liczby przezbrojeń tygodniowo, nie na cenie zakupu. Przy więcej niż 3-4 zmianach asortymentu dziennie cobot zwraca się szybciej, nawet jeśli jego cena jednostkowa jest wyższa.
Koszty wdrożenia automatyzacji spawania — liczby i ukryte wydatki
Budżetowanie wdrożenia robotycznego stanowiska spawalniczego jest obszarem, gdzie oczekiwania najczęściej rozmijają się z rzeczywistością. Sama cena robota to zwykle 30-45% całkowitego kosztu projektu.
Struktura kosztów kompletnego stanowiska spawalniczego
Poniższa tabela przedstawia typowe zakresy kosztów dla stanowiska z jednym robotem spawalniczym klasy przemysłowej w warunkach polskiego rynku (dane z 2024 roku, ceny netto):
| Składnik | Zakres kosztów (PLN) | Uwagi |
|---|---|---|
| Robot przemysłowy 6-osiowy | 120 000 – 220 000 | Zależnie od zasięgu i producenta |
| Głowica spawalnicza + podajnik drutu | 25 000 – 60 000 | Fronius, Lincoln, ESAB |
| Sterownik i oprogramowanie | 20 000 – 45 000 | Licencje + integracja |
| Pozycjoner (obrotnik) | 30 000 – 80 000 | Przy złożonych detalach obowiązkowy |
| Ogrodzenia, odciąg dymu, bezpieczeństwo | 20 000 – 40 000 | Wymagane przepisami BHP |
| Programowanie i uruchomienie | 15 000 – 35 000 | Zazwyczaj niedoszacowane |
| Szkolenie operatorów | 5 000 – 12 000 | Min. 2 osoby dla ciągłości |
Łączny koszt kompletnego stanowiska przemysłowego zamyka się zazwyczaj w przedziale 280 000 – 550 000 zł. Stanowisko z cobotem jest tańsze — przy dobrze zdefiniowanej aplikacji możliwy jest budżet 150 000 – 220 000 zł, jednak z wymienionymi wyżej ograniczeniami wydajnościowymi.
Czas zwrotu inwestycji przy typowej produkcji seryjnej
Przy obliczaniu ROI najczęściej popełniany błąd to porównanie kosztu robota z kosztem jednego spawacza. Prawidłowe porównanie uwzględnia całkowity koszt pracy (wynagrodzenie brutto + ZUS + BHP + rotacja pracowników + braki jakościowe), który w 2024 roku dla doświadczonego spawacza wynosi 8 000–11 000 zł miesięcznie łącznie z kosztami pracodawcy.
Robot pracuje na dwie lub trzy zmiany bez wzrostu kosztów stałych. Przy trzyzmianowym systemie pracy jeden robot spawalniczy zastępuje efektywnie 2,5–3 etaty. Przy koszcie stanowiska 400 000 zł i oszczędnościach rzędu 25 000 zł miesięcznie (3 etaty × ~8 500 zł) zwrot inwestycji następuje po 16–18 miesiącach — bez uwzględnienia poprawy jakości i eliminacji braków.
Realny termin zwrotu przy nieregularnej produkcji i częstych przestawieniach wydłuża się do 3–4 lat. To wciąż atrakcyjny wynik, ale wymaga uczciwej analizy wolumenu i stabilności asortymentu przed zakupem.
Programowanie i integracja z systemami produkcyjnymi
Samo ustawienie robota to tylko część wdrożenia. Spawanie robotyczne wymaga integracji z resztą linii — podajnikami detali, systemami kontroli jakości i oprogramowaniem MES (Manufacturing Execution System) zarządzającym zleceniami.
Programowanie robotów spawalniczych odbywa się dziś głównie offline, w środowiskach takich jak ROBOGUIDE (FANUC), RobotStudio (ABB) czy MotoSim (Yaskawa). Operator tworzy program na wirtualnym modelu stanowiska, symuluje ruch i dopiero zatwierdzoną sekwencję wgrywa do robota. Skraca to czas postoju maszyny przy wdrożeniu nowego produktu z kilku godzin do 30–60 minut weryfikacji na żywo.
Integracja z systemem MES pozwala robotowi automatycznie pobierać program na podstawie kodu kreskowego detalu wchodzącego na stanowisko. W zakładach z kilkudziesięcioma referencjami produktowymi eliminuje to błędy ludzkie wynikające z wgrania niewłaściwego programu — a takie błędy w spawalnictwie oznaczają zazwyczaj złom całej partii.
Dodatkowym wymiarem integracji jest monitorowanie parametrów procesu. Nowoczesne źródła spawalnicze rejestrują prąd, napięcie i prędkość podawania drutu dla każdej spoiny. Dane trafiają do systemu kontroli jakości, gdzie algorytmy porównują rzeczywiste wartości z oknem procesowym. Spoina wykonana poza parametrami jest automatycznie flagowana do kontroli — bez czekania na testy niszczące czy badania RT.
Wdrożenie spawania robotycznego w polskich warunkach — na co zwrócić uwagę
Polska specyfika przemysłowa niesie kilka wyzwań, które warto uwzględnić przed podpisaniem umowy z integratorem.
Pierwszym jest jakość i powtarzalność komponentów spawanych. Automatyzacja spawania nie wybacza tego, czego nie widzi spawacz-człowiek. Jeżeli dostawca blach dostarcza materiał z odchyłkami grubości ±0,4 mm i zmiennym składem chemicznym, robot będzie generował braki tam, gdzie ręczny spawacz koryguje siłą mięśni i intuicją. Wdrożenie robota często ujawnia problemy jakościowe w łańcuchu dostaw, które wcześniej były „wchłaniane” przez pracowników.
Drugim wyzwaniem jest dostępność inżynierów zdolnych do obsługi i modyfikacji programów. Rynek polskich programistów robotów spawalniczych jest ciasny — dobry specjalista jest w 2024 roku trudniejszy do zatrudnienia niż doświadczony spawacz. Zakłady, które nie zaplanowały wewnętrznego szkolenia swojej kadry, uzależniają się od integratora lub serwisu zewnętrznego przy każdej zmianie produktowej.
Dostępne są dofinansowania z Funduszy Europejskich na lata 2021–2027, szczególnie w ramach programów regionalnych — w niektórych województwach pokrycie kosztów kwalifikowanych sięga 50% dla MŚP. Przy inwestycji rzędu 400 000 zł oznacza to realne 200 000 zł dotacji, co skraca czas zwrotu inwestycji o połowę i zmienia rachunek ekonomiczny projektu nawet przy skromnym wolumenie produkcji.
Spawanie robotyczne to technologia, która w Polsce dojrzała — nie jako eksperyment dla pionierów, ale jako narzędzie dostępne dla zakładów produkujących od kilkuset detali miesięcznie wzwyż. Barierą pozostaje nie tyle cena, ile gotowość organizacyjna: powtarzalne procesy, stabilna dokumentacja techniczna i kadra zdolna utrzymać stanowisko w ruchu bez zewnętrznego wsparcia przy każdej awarii czy zmianie produktu.
