W jakich obiektach wymagane są naprowadzacze ciężarowe?

Manewrowanie pojazdem o długości kilkunastu metrów w ciasnym dziedzińcu magazynu to zadanie, które nawet doświadczonym kierowcom zajmuje sporo czasu i nerwów. Naprowadzacze ciężarowe eliminują zgadywanie przy cofaniu do rampy, ograniczając ryzyko kolizji z infrastrukturą i innymi pojazdami. W praktyce systemy te stały się standardem tam, gdzie intensywność ruchu ciężarówek jest duża, a przestrzeń manewrowa ograniczona. Poniżej opisujemy, w jakich obiektach ich obecność przestaje być opcją, a zaczyna być koniecznością wynikającą z warunków eksploatacyjnych lub przepisów wewnętrznych operatora.

Czym są naprowadzacze ciężarowe i jak wspierają dokowanie

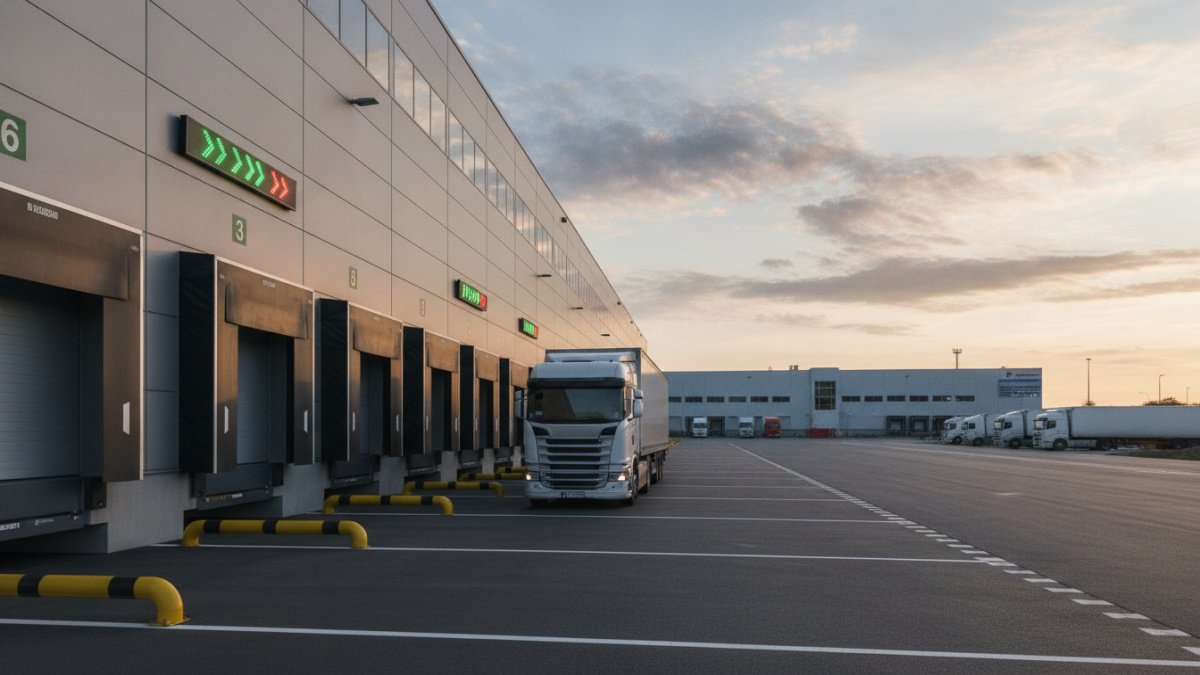

Naprowadzacz ciężarowy to system czujników, kamer lub sygnalizacji świetlnej zamontowany przy rampie przeładunkowej, który informuje kierowcę o odległości od doku oraz o osi jazdy podczas cofania. Najprostsze rozwiązania bazują na czujnikach ultradźwiękowych sprzężonych z sygnalizatorem świetlnym w kolorach czerwony-żółty-zielony, umieszczonym na wysokości lusterek. Bardziej zaawansowane instalacje łączą kamery, radary i wyświetlacze LED pokazujące dokładny dystans w metrach.

Mechanizm działania opiera się na ciągłym pomiarze odległości między tylną częścią naczepy a krawędzią rampy. System aktualizuje dane kilka razy na sekundę, dzięki czemu kierowca otrzymuje informację praktycznie w czasie rzeczywistym. Przy prędkości cofania rzędu 2-3 km/h opóźnienie sygnału powyżej pół sekundy potrafi realnie wpłynąć na precyzję manewru, dlatego jakość czujników i szybkość przetwarzania danych mają znaczenie większe niż sama liczba diod na wyświetlaczu.

W obiektach o dużym natężeniu ruchu naprowadzacze często integruje się z systemem świateł wjazdowych i blokadami rampy, tworząc jeden spójny protokół bezpieczeństwa dokowania. Taka integracja pozwala wyeliminować sytuacje, w których kierowca rozpoczyna rozładunek zanim pojazd zostanie w pełni ustabilizowany przy doku.

Centra logistyczne i magazyny wysokiego składowania

W centrach logistycznych obsługujących kilkadziesiąt lub kilkaset ciężarówek dziennie naprowadzacze przestają być udogodnieniem, a stają się elementem zarządzania przepustowością terminala. Przy takiej skali ruchu każda minuta opóźnienia przy dokowaniu przekłada się na kolejki na placu manewrowym i opóźnienia w całym harmonogramie załadunków. Systemy naprowadzające skracają czas jednego manewru dokowania nawet o 30-40 procent w porównaniu z cofaniem bez wsparcia wizualnego, co przy dużej liczbie stanowisk przeładunkowych daje wymierną oszczędność czasu operacyjnego.

Magazyny wysokiego składowania dodatkowo generują ryzyko związane z bliskością regałów i instalacji przeciwpożarowej ustawionej blisko doków. Kolizja naczepy z konstrukcją wsporczą regału może w skrajnym przypadku doprowadzić do zawalenia całego ciągu paletowego, dlatego operatorzy takich obiektów traktują naprowadzacze jako element obowiązkowego wyposażenia stref przeładunkowych.

Typowe obiekty logistyczne, w których naprowadzacze są dziś standardem, obejmują:

• Centra dystrybucyjne sieci handlowych obsługujące jednocześnie 10 i więcej stanowisk rozładunkowych.
• Magazyny cross-dockingowe, gdzie czas postoju pojazdu przy rampie jest ograniczony do minimum i liczy się precyzja przy pierwszym podejściu.
• Hale wysokiego składowania z regałami umieszczonymi w odległości poniżej 3 metrów od linii doków.
• Terminale kontenerowe łączące transport drogowy z kolejowym, gdzie plac manewrowy dzielony jest z innymi środkami transportu.

W tego typu obiektach brak systemu naprowadzającego skutkuje najczęściej większą liczbą uszkodzeń bram sekcyjnych i uszczelek doków, co generuje koszty napraw znacznie przewyższające wydatek na instalację czujników.

Zakłady produkcyjne i obiekty przemysłowe

Zakłady produkcyjne, zwłaszcza te działające w systemie just-in-time, wymagają precyzyjnego harmonogramu dostaw komponentów. Opóźnienie jednej ciężarówki przy dokowaniu potrafi zaburzyć cały łańcuch produkcyjny, dlatego wiele fabryk montuje naprowadzacze nie tylko dla bezpieczeństwa, ale też dla utrzymania rytmu dostaw zgodnego z taktem produkcyjnym.

Fabryki motoryzacyjne i elektromaszynowe

W branży motoryzacyjnej dostawy odbywają się często w oknach czasowych liczonych w minutach, a place manewrowe bywają dzielone między dostawców różnych podzespołów. Naprowadzacze ciężarowe w takich zakładach zwykle współpracują z systemem awizacji dostaw, informując dyspozytora w czasie rzeczywistym, kiedy pojazd zakończył dokowanie i rozładunek może się rozpocząć. Precyzja manewru ma tu znaczenie dodatkowe, ponieważ przestrzeń między halami bywa ograniczona do kilku metrów, a błąd przy cofaniu może zablokować sąsiednie stanowisko na kilkanaście minut.

Zakłady chemiczne i przetwórstwa surowców

Obiekty przemysłu chemicznego traktują naprowadzacze jako element systemu bezpieczeństwa procesowego, a nie tylko wygody kierowcy. Cysterny przewożące substancje niebezpieczne wymagają dokowania z tolerancją rzędu kilku centymetrów, ponieważ złącza do przeładunku płynów czy gazów nie mają luzu pozwalającego na korektę pozycji po podłączeniu. W takich zakładach normą jest łączenie naprowadzaczy z blokadą zapłonu pojazdu oraz systemem detekcji obecności naczepy przy rampie, co eliminuje ryzyko przypadkowego odjazdu podczas trwającego przeładunku.

Terminale przeładunkowe i chłodnie o wymaganiach specjalnych

Terminale chłodnicze i mroźnicze mają specyficzne wymagania wynikające z konieczności utrzymania łańcucha chłodniczego podczas rozładunku. Precyzyjne dokowanie ogranicza szczelinę między naczepą a uszczelką doku, przez którą ucieka zimne powietrze, co bezpośrednio wpływa na temperaturę wewnątrz komory chłodniczej podczas otwarcia bram. Im mniejsza szczelina, tym mniejsze wahania temperatury i mniejsze ryzyko przekroczenia dopuszczalnych norm dla przewożonej żywności czy leków.

Poniższa tabela zestawia typowe wymagania dokowania w różnych typach terminali specjalistycznych.

Typ obiektu	Tolerancja dokowania	Dodatkowe wymagania
Chłodnia spożywcza	3-5 cm od uszczelki	Integracja z systemem monitoringu temperatury
Terminal farmaceutyczny	2-4 cm od uszczelki	Rejestracja czasu otwarcia bramy
Terminal paliwowy	5-8 cm, precyzja osi jazdy	Blokada zapłonu podczas przeładunku
Magazyn ogólny	8-15 cm	Sygnalizacja świetlna standardowa

Wysokie wymagania precyzji w chłodniach i terminalach farmaceutycznych wynikają wprost z przepisów sanitarnych dotyczących przechowywania produktów wrażliwych na temperaturę. Utrata szczelności podczas rozładunku trwającego kilkanaście minut potrafi podnieść temperaturę wewnątrz naczepy o 2-3 stopnie, co w przypadku niektórych leków oznacza konieczność wycofania całej partii z obrotu. Naprowadzacze o wysokiej precyzji, często wsparte kamerami z liniami pomocniczymi na ekranie, pozwalają kierowcy trafić w wąski korytarz tolerancji już przy pierwszym podejściu.

Kiedy montaż naprowadzaczy jest obowiązkowy, a kiedy zalecany

Formalny obowiązek instalacji naprowadzaczy rzadko wynika bezpośrednio z ogólnych przepisów prawa budowlanego czy BHP — te regulują raczej ogólne zasady bezpieczeństwa na placach manewrowych. W praktyce obowiązek pojawia się częściej na poziomie wewnętrznych standardów operatora logistycznego, wymagań ubezpieczyciela majątkowego lub certyfikacji branżowej, na przykład w systemach zarządzania jakością dla przemysłu spożywczego czy farmaceutycznego.

Decyzja o montażu powinna uwzględniać kilka czynników realnie wpływających na ryzyko kolizji przy dokowaniu:

• Liczbę dokowań dziennie na jedno stanowisko przeładunkowe — powyżej 15-20 manewrów dziennie ryzyko błędu kierowcy rośnie proporcjonalnie do zmęczenia i presji czasu.
• Odległość między sąsiednimi stanowiskami rozładunkowymi, szczególnie gdy jest mniejsza niż 4 metry.
• Warunki widoczności, w tym oświetlenie placu manewrowego po zmroku oraz częstotliwość mgły lub opadów w danej lokalizacji.
• Wymagania kontraktowe najemcy powierzchni magazynowej, które coraz częściej narzucają operatorom obiektów konkretne standardy wyposażenia doków.

W obiektach o niskiej intensywności ruchu, gdzie dziennie dokuje kilka pojazdów, a plac manewrowy jest przestronny, inwestycja w rozbudowany system naprowadzający bywa nieproporcjonalna do skali ryzyka. W takich przypadkach wystarczające bywa oznakowanie poziome i lustra korygujące pole widzenia. Decyzja o wyborze systemu powinna zawsze wynikać z analizy konkretnego placu manewrowego, a nie z gotowego szablonu przeniesionego z innego obiektu o odmiennej charakterystyce ruchu.
